如何判断电线电缆的平方数是否达标?电线电缆的平方数计算方法
电线几平方是国家标准规定的的一个标称值,电线的平方实际上标的是电线的横截面积,即电线圆形横截面的面积,单位为平方毫米。是用户根据电线电缆的负荷来选择电线电缆。那电线怎么看平方数的呢?电线的平方是怎么计算?
电线的规格在国际上常用的有三个标准:分别是美制(AWG)、英制(SWG)和我们的(CWG)。
电线怎么看平方数?
几平方是国家标准规定的的一个标称值,几平方是用户根据电线电缆的负荷来选择电线电缆。
电线平方数是装修水电施工中的一个口头用语,常说的几平方电线是没加单位,即平方毫米。
电线的平方实际上标的是电线的横截面积,即电线圆形横截面的面积,单位为平方毫米。
1、整捆的新线,包装表面会有线的标签,清楚标注线的品牌、型号、线径(电线的平方数),见下图。
2、有些大品牌的电线在绝缘层上印有品牌、型号、线径(电线的平方数)。

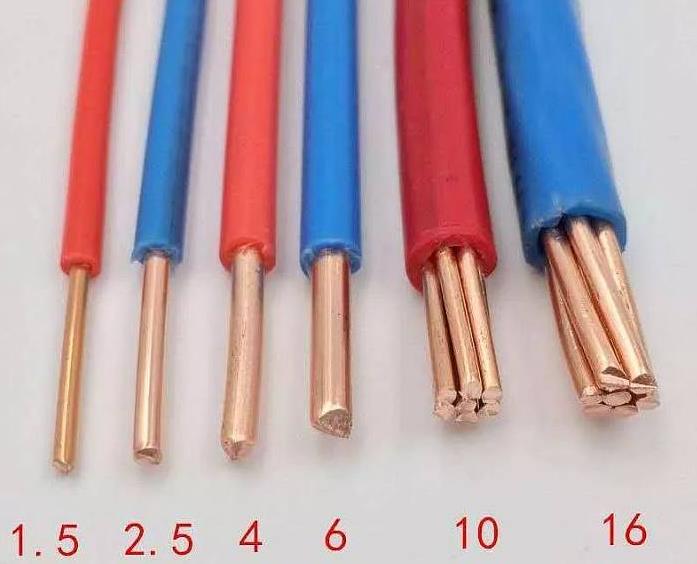

3、对于没有标注的电线,经验丰富的电工可以通过目测,看出电线的平方数。
4、没有经验的人,如果要判断电线的粗细(平方),可用游标尺测量电线的直径,然后求出截面。
如果要判断电线的粗细(平方),可用游标尺测量电线的直径,然后求出截面
截面的计算公式:S=半径的平方R??×π(R为电线的半径)
比如直径1.76的线,就是1.76÷2×3.14=2.76平方≈2.5平方,(取近似值)。
如果你是要选择电线的大小,一般是先根据用电器的功率大小算出电流,然后根据电流在查电工手册即可,这样比较准确。
如果是单芯的就可以量一下其直径,然后得出半径
根据面积的公式S=半径*半径*3.14
就可以知道该电线的横截面积,而有些线是由多条线芯组合扭在一起的,这样就不能用单芯的方法去算了,只能是按这条电线中多条线的其中一条去接单芯线算,然后再乘以线的股数就可以。
公式为S=半径*半径*3.14*N,其中N为扭成这条电线的数量!
电线电缆的平方计算方式
一般来说,经验载电量是当电网电压是220V时候,每平方电线的经验载电量是一千瓦左右。
铜线每个平方可以载电1-1.5千瓦,铝线每个平方可载电0.6-1千瓦。(学习更多线缆技术请点这里,海量干货等着你)因此功率为1千瓦的电器只需用一平方的铜线就足够了。
具体到电流,短距送电时一般铜线每平方可载3A到5A的电流。散热条件好取5A/平方毫米,不好取3A/平方毫米。
换算方法:
知道电线的平方,计算电线的半径用求圆形面积的公式计算:
电线平方数(平方毫米)=圆周率(3.14)×电线半径(毫米)的平方
知道电线的平方,计算线直径也是这样,如:
2.5方电线的线直径是:2.5÷3.14=0.8,再开方得出0.9毫米,因此2.5方线的线直径是:2×0.9毫米=1.8毫米。
知道电线的直径,计算电线的平方也用求圆形面积的公式来计算:
电线的平方=圆周率(3.14)×线直径的平方/4
电缆大小也用平方标称,多股线就是每根导线截面积之和。
电缆截面积的计算公式:
0.7854×电线直径(毫米)的平方×股数
如48股(每股电线直径0.2毫米)1.5平方的线:
0.7854×(0.2×0.2)×48=1.5平方
电线平方数和电流的换算关系
2.5平方毫米铜电源线的安全载流量--28A。
4平方毫米铜电源线的安全载流量--35A。
6平方毫米铜电源线的安全载流量--48A。
10平方毫米铜电源线的安全载流量--65A。
16平方毫米铜电源线的安全载流量--91A。
25平方毫米铜电源线的安全载流量--120A。
如果是铝线,线径要取铜线的1.5-2倍。
如果铜线电流小于28A,按每平方毫米10A来取肯定安全。
如果铜线电流大于120A,按每平方毫米5A来取。
电线电缆计算口诀
电线的平方可以用电线的直径测量计算,因为电线直径较好测量,2.5平方适用于民用照明、4平方用于室内插座、6平方用于即热型热水器。
公式是S=3.14d/4;d是直径。
铝芯绝缘导线载流量与截面的倍数关系
截面:1 1.5 2.5 4 6 10 16 25 35 50 70 95 120
倍数:9 9 9 8 7 6 5 4 3.5 3 3 2.5 2.5
电流:9 14 23 32 48 60 90 100 123 150 210 238 300
估算口诀:
十下五,百上二,二五三五四三界,
七零九五两倍半,穿管温度八九折,
铜线升级算,裸线加一半
【简单活学活用】
用这个电工口诀来算:十下五,百上二,二五三五四三界,七零九五两倍半,穿管温度八九折,铜线升级算。
举个例子:电线的平方数:1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185……
口诀中
“十下五”,指的是10平方以下的可以流过五倍电流值
“百上二”,指的是100平方以上的线可以流过两倍的电流值
“二五三五四三界”指的是25平方以下10平方以上的线可以流过四倍的电流,35平方以上50平方以下的线可以流过三倍的电流。
“七零九五两倍半”指的是70平方、95平方的线可以流过2.5倍的电流。
以上口诀是根据铝线来算的,“铜线升级算”指的是比如我选用了4平方的铝线,流过的电流应该是20A,换成铜线就可以用2.5平方的线来代替。
导线截面积与载流量的计算:
一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。
一般铜导线的安全载流量为5~8A/mm2,铝导线的安全载流量为3~5A/mm2。
[关键点]一般铜导线的安全载流量为5~8A/mm2,铝导线的安全载流量为3~5A/mm2。如:2.5mm2BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A4mm2BVV铜导线安全载流量的推荐值4×8A/mm2=32A。
二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2,计算出所选取铜导线截面积S的上下范围:
S=[I/(5~8)]=0.125I~0.2I(mm2)
S-----铜导线截面积(mm2)
I-----负载电流(A)
三、功率计算一般负载(也可以成为用电器,如点灯、冰箱等等)分为两种,一种式电阻性负载,一种是电感性负载。
对于电阻性负载的计算公式:P=UI对于日光灯负载的计算公式:P=UIcosф,其中日光灯负载的功率因数cosф=0.5。不同电感性负载功率因数不同,统一计算家庭用电器时可以将功率因数cosф取0.8。也就是说如果一个家庭所有用电器加上总功率为6000瓦,则最大电流是I=P/Ucosф=6000/220*0.8=34(A)
但是,一般情况下,家里的电器不可能同时使用,所以加上一个公用系数,公用系数一般0.5。所以,上面的计算应该改写成I=P*公用系数/Ucosф=6000*0.5/220*0.8=17(A)也就是说,这个家庭总的电流值为17A。则总闸空气开关不能使用16A,应该用大于17A的。
电线截面积与安全载流量的计算
一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。
一般铜导线的安全载流量为5~8A/mm2,铝导线的安全载流量为3~5A/mm2。<关键点>
一般铜导线的安全载流量为5~8A/mm2,铝导线的安全载流量为3~5A/mm2。如:2.5mm2BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A4mm2BVV铜导线安全载流量的
推荐值4×8A/mm2=32A
二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2,计算出所选取铜导线截面积S的上下范围:
S==0.125I~0.2I(mm2)S-----铜导线截面积(mm2)I-----负载电流(A)
三、功率计算一般负载(也可以成为用电器,如点灯、冰箱等等)分为两种,一种式电阻性负载,一种是电感性负载。
对于电阻性负载的计算公式:P=UI
对于日光灯负载的计算公式:P=UIcosф,其中日光灯负载的功率因数cosф=0.5。
不同电感性负载功率因数不同,统一计算家庭用电器时可以将功率因数cosф取0.8。也就是说如果一个家庭所有用电器加上总功率为6000瓦,则最大电流是
I=P/Ucosф=6000/220×0.8=34(A)
但是,一般情况下,家里的电器不可能同时使用,所以加上一个公用系数,公用系数一般0.5。所以,上面的计算应该改写成
I=P×公用系数/Ucosф=6000×0.5/220×0.8=17(A)
也就是说,这个家庭总的电流值为17A。则总闸空气开关不能使用16A,应该用大于17A的。
估算口诀:
二点五下乘以九,往上减一顺号走。三十五乘三点五,双双成组减点五。
条件有变加折算,高温九折铜升级。穿管根数二三四,八七六折满载流。
其实电线也可以称呼它的直径的,比如1平方的也可称直径1.13mm,1.5平方的也可说是1.37(mm直径)。因为选用电线时主要考虑电线使用时会不会严发热造成事故,电线的(截面积)平方数与通过的电流安培数有直接对应的倍数关系,计算起来很简单方便。比如一平方铜电线流过6A电流是安全的,不会严重发热。如2.5平方铜电线就是6A*2.5=15A,就这么简单地算出来这2.5平方通过15A电流是安全的,如用直径计算就麻烦多了。
如何判断电缆的平方数是否达标
不管是电缆和电线,可以按照一下两种方法来判断:
1、对于实心圆导体用千分尺测量导体直径d,单位:mm。按照圆面积公式计算,即:
S=π*d^2/4(mm^2)
2、对于多股单线绞合导体
a、非紧压导体
可采取抽取一根或多根单线用千分尺测量直径,计算出平均单线直径d,单位:mm。按照圆面积公式计算出平均单线截面,再将单线平均截面积乘以总根数,就能得出实际电缆导体的截面积,即
S=(π*d^2/4)*n(mm^2)
式中n——导体的单线总根数(股数)
b、紧压圆导体或扇形导体、瓦形导体
需要采取称重截面法来测量,(学习更多线缆技术请点这里,海量干货等着你)在电线或电缆上截取导体长度1000mm(去除绝缘的裸导体),用天平秤秤出重量值W,单位:g(克),再按照下列公式来计算出电缆导体的截面值
S=W/(ρ·L)=W(g)/[ρ(g/cm^3)*10^(-3)*1000(mm)]=W(g)/ρ(g/cm^3)(mm^2)
其中:ρ——导体材料比重,铜8.89(g/cm^3)、铝2.7(g/cm^3)
注:称重截面法同样适用于非紧压导体的截面积测量。
以上计算出的电缆导体的截面值只是用来与电缆标称截面的参考比较。因为按照国家标准GB∕T 3956-2008《电缆的导体》要求,只对导体的电阻率有严格要求,电阻不得大于标准要求的最大电阻值,即使电缆导体的截面积小于标称值,只要是导体的电阻值是合格的(小于标准中规定的最大值)就可以认为导体是合格的。要保证导体的电阻合格,实际导体的截面积就不可能小得太多。
